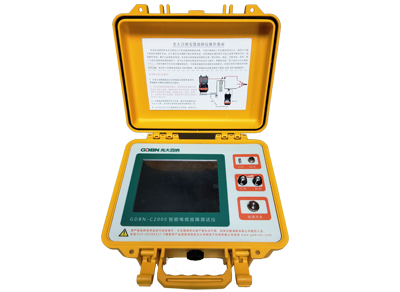

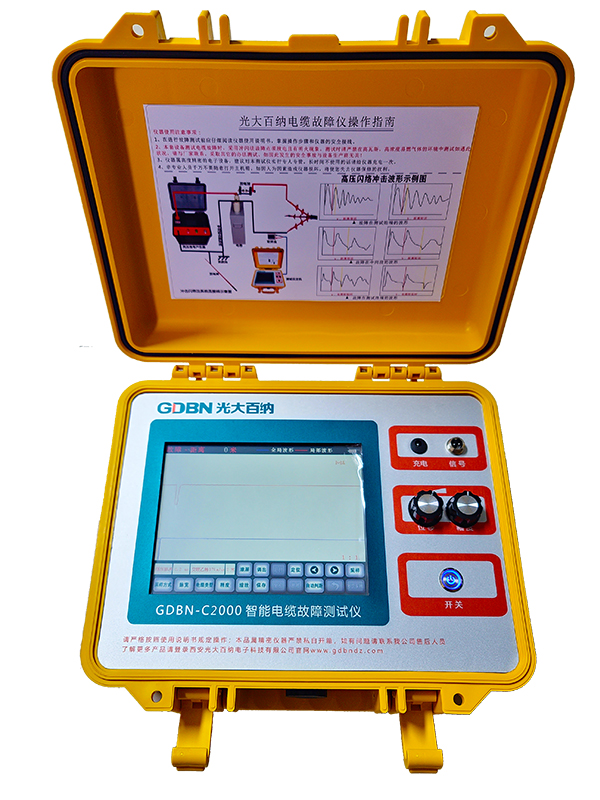

智能电缆故障测试仪 GDBN-C2000
一、性能特点：
1、 用于35KV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路 、短路、低阻、高阻泄漏、高阻闪络性故障。
2、可配合高压设备实现传统电缆故障测试的 低压 脉冲法、冲击闪络法、速度测量法。
3、工业级 8 寸彩色触摸液晶屏显示，全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。
4、 全局波形和局部波形同步显示，便于整体分析和细节调整。
5、 内置电源供电、在无电源环境中均可长时间使用。体积小、重量轻、使用方便、测试精度高 ； 性能稳定、不死机、信号采集高压保护措施安全。
6、具标准USB接口 ，可方便将数据及波形保存或调出重新分析。
7、测试信号提供多种脉冲宽度， 大大提高测试成功率。
8、能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离 。
9、可加配多次脉冲耦合单元形成 多次脉冲电缆故障测试仪（GDBN-DC2000） 使用三次脉冲法和八次脉冲法，可将复杂的高压闪络波形整合为极易判读的低压脉冲波形。
二、主要参数：
2、 采样速率：100 MHz、80MHz、20MHz、10 MHz。
3、 脉冲宽度：0.2μs、0.5μs、1μs、2μs
4、 波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定
5、 测试距离： 40 km
6、 最短测试距离（盲区）：10m
7、 测量精度：粗测误差±1m; 定点误差±0.2m
8、 操作方式：触摸 笔 操作、物理旋钮操作
9、 分析设置：滚屏、缩放、保存、调出、波移等功能
10、 工作电源：内置 7.4V/5200mAH 锂电池供电 ， 亦可使用外接电源 工作 ， 充电电源AC220V±10%
11、 储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用
12、 机箱尺寸：330*270*145mm；外箱尺寸： 520*340*200 ；重量： 3KG
三、 设备配置 ：主机一台；红黑信号线一条；采样盒一个；触摸笔一个；充电器一个 ；多次脉冲耦合器一台及附件一包（选配） ；产品说明书一本；保修卡、装箱清单及出厂检验报告各一份。
